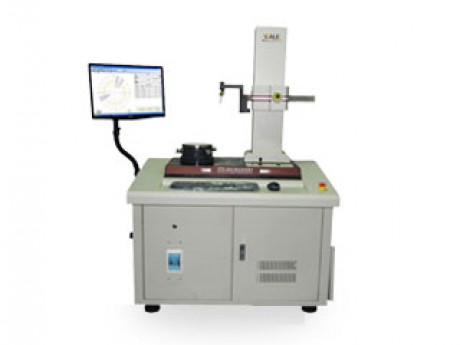

产品名称:威尔RA160圆度仪

型号:RA160

规格:实用型

市场价:0.00

优惠价:0.00

点击数:924

录入时间:2018-09-21 20:59:44

产品简介





RA160 圆度仪(实用型)

测量范围

承载:15kg

测量直径:280mm

检测深度:100mm

产品特点



★ 高精度圆度测量仪,一体式设计,节省空间,美观。

★ 气浮运动轴系。

★ 关键件采用特殊去应力合金材料及特殊的去应力处理工艺,精度保持长久。

★ 对使用环境无特殊要求,可在车间环境下使用。

★ 消偏心功能,方便用户快速测量、同类工件的测量做到即放即测无需调整。

★ 高精度采集控制系统,控制系统所有电路按军品标准设计、生产及验收。

★ 软件自主研发,模块化设计使用户维护成本降至低。

★ 针对电机行业,开发了电机转子测量模块。

★ PC配置灵活,可据根用户要求配置。



产品简介



RA系列圆度仪采用极坐标测量法,工件旋转式,以精密轴系为圆回转测量基准,圆周方向采用精密开式圆光珊计数,半径方向采用电感传感器计量径向变化量。经采集、控制系统转化由PC机进行运动控制、数据采集、数据分析,以图形、表格方式显示测量结果。







测量项目



圆度、同轴度、同心度、平面度、径向单跳动、轴向单跳动、平行度、垂直度、壁厚差

应用行业



机械行业、汽配行业、轴承行业、电机行业、大专院校及计量等

产品配置表



威尔(wale)圆度仪系列 型号:RA160
旋转工作台 轴承类型 气浮轴承
回转精度 (0.0025+6H/10000)μm
回转速度 6rpm
调整台直径 180mm
台面承重 15kg
回转直径 480mm
测量直径 280mm
测量内径 可选配1mm测针
立柱(Z轴) 移动方式 电动
立柱行程 420mm
检测深度 100mm(最小内径:30mm)
水平臂(X轴) 水平移动 165mm
突出量 25mm
检测器 采集器件 圆光栅
圆周采样点数 8192点
传感器类型 威尔自制电感传感器
传感器量程 ±300μm
传感器分辨率 0.001μm
分析功能   圆度、同心度、平面度、径向单跳动、轴向单跳动、平行度、垂直度
配件 测针 测力:70-100mN Φ2*20
测针规格:RENISHAW 红宝石,Φ2*10
测针方向:双方向
测针角度调整:±45°
计算机系统 标配PC机系统
输出 HP彩喷
三维调整台 调心:±3mm 调平:±2°
精密卡盘 3号卡盘
校正标准件 缺口标准件


测量案例
