产品特点

★ 先进的补偿算法，对Ｚ轴精度进行补偿。

★ 可测量锥形柱体的锥度（小锥体）。

★ 气浮运动轴系，精度保持长。

★ 各轴系采用进口精密光栅计数。

★ 关键件采用特殊去应力合金材料及特殊的去应力处理工艺，精度保持长久。

★ 高精度采集控制系统，控制系统所有电路按军品标准设计、生产及验收。

★ 能在20±2℃的温度区间内稳定工作。

★ 软件自主研发，模块化设计使用户维护成本降至低。

★ 配置灵活，可据根用户要求配置。

产品简介

RS系列圆度仪测量原理同圆度仪；功能包含圆度仪功能；各轴系采用进口精密光栅计数

圆柱度、圆度、直线度、径向单跳动、径向全跳动、轴向单跳动、同轴度、锥度、平行度、壁厚差、同心度、平面度

机械行业、汽配行业、轴承行业、电机行业、大专院校及计量等

威尔（wale）圆柱度仪系列		型号：RS1600S2
旋转工作台	轴承类型	气浮轴承
	回转精度	(0.0025+6H/10000)μm
	回转速度	6rpm
	调整台直径	180mm
	台面承重	25kg
	回转直径	420mm
	测量直径	220mm
	测量内径	可选配1mm测针
立柱（Z轴）	立柱行程	280mm
	检测深度	100mm(最小内径：30mm)
	立柱直线度	0.5μm/100mm
	立柱与主轴平行度	2.5μm/100mm
水平臂（X轴）	水平移动	165mm
水平臂（X轴）	突出量	25mm
检测器	采集器件	圆光栅
	圆周采样点数	8192点
	传感器类型	威尔自制电感传感器
	传感器量程	±300μm
	传感器分辨率	0.001μm
	X向光栅	RENISHAW 光栅尺
	Z向光栅	RENISHAW 光栅尺
分析功能	圆柱度功能	2-10个截面，3种评价方式
	圆柱度评估的参考基准	LSCY MZCY MICY MCCY OSCY
	圆度评估参考圆	LSC MZC MIC MCC
	直线度	垂直方向
	跳动	径向单跳动，径向全跳动，轴向单跳动
	同轴度	轴元素
	锥度	直径变化在传感器量程范围内
	测量波段	1-15upr,1-50upr,1-150upr,1-250upr,1-500upr,15-100upr, 15-500upr,2-15upr
	缺口测量	有
配件	测针	测力：70-100mN 测针规格：RENISHAW 红宝石，Φ2*10 测针方向：双方向测针角度调整：±45°



	计算机系统	标配PC机系统
	输出	HP彩喷
	三维调整台	调心：±3mm 调平：±2°
	精密卡盘	3号卡盘
	校正标准件	缺口标准件

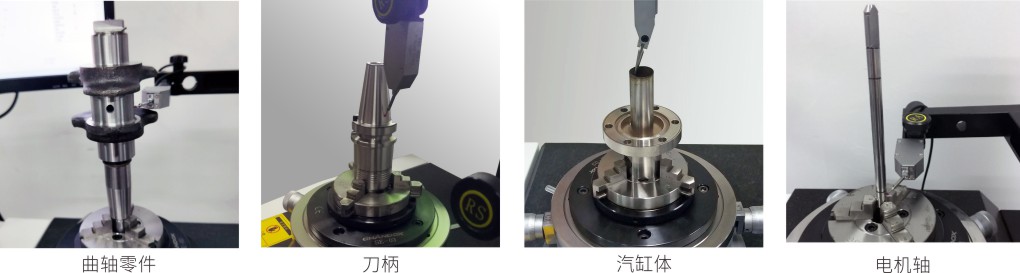

测量案例
