特点:

卧式投影仪具有稳定可靠的机械结构和高精度的放大倍率。可将被测工件的轮廓、截面和表面形状准确的成像到投影屏上,最适于刀具、齿轮、螺纹、弹簧等轮廓形状的观察与测量。

技术规格参数:

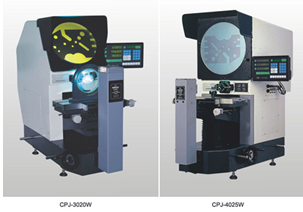

型号 CPJ-3020W CPJ-4025W
X轴坐标行程(mm) 200 250
Z轴坐标行程(mm) 100 150
工作台尺寸(mm) 400×150 450×200
摆动范围 ±15° ±15°(可特制至±25°)
数显分辨力(μm) 0.5
示值误差(μm)

X、Y轴: (2.5+L/100). Z轴: 3.5+L/50 (L为被测物体长度,单位:mm)

X轴坐标行程(mm) 75 (调焦) 100 (调焦)
重量(kg) 160 240
尺寸(mm) 1090×830×1010 1215×646×1210
投影屏 尺寸(mm) Ф 300 Ф 400
旋转范围 0~360°
旋转分辨力 1’ or 0.01°
物镜(CPJ-3020W) 放大倍数 10× (选) 20× (选) 50× (选) 100× (选)
物方视场 (mm) Ф30 Ф15 Ф6 Ф3
工作距离 (mm) 77.7 44.3 38.4 25.3
物镜(CPJ-4025W) 放大倍数 5× (选) 10× (标) 20× (选) 50× (选) 100× (选)
物方视场 (mm) Ф80 Ф40 Ф20 Ф8 Ф4
工作距离 (mm) 93.7 103.9 95.1 65.7 35.0
数据处理系统 DC-3000多功能数显表,全中文显示,可做多点采样,坐标旋转。点、线、圆、距离、角度测量
仪器照明 透射: 24V/150W 卤素灯。 反射:21V/150W卤素灯
仪器附件 微型打印机(选)、光学寻边器(选)、M2D-CPJ软件(选)等——详情请见投影仪附件说明

仪器电源: AC 100-240V 50/60Hz,总功率: 400W
