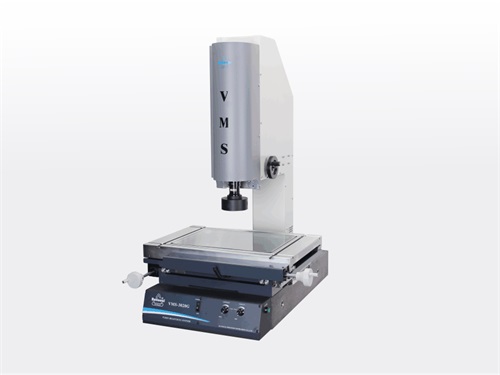

产品名称:VMS影像测量仪/二次元影像投影仪

型号:VMS

规格:

市场价:0.00

优惠价:0.00

点击数:1318

录入时间:2013-07-17 11:40:11

产品简介

增强型VMS系列光学影像测量仪,是我公司推出的一款增强型2D光学影像测量仪,采用高解析度日本索尼彩色CCD摄像机和美国NAVITAR变焦物镜,采用我公司自主研发的MCINS手动版测量软件,具备基本的点、线、圆、距离、角度等基本测量功能及多坐标功能,能满足基本的二次元测量需求;此外测量数据可输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计。



详细介绍



增强型VMS系列光学影像测量仪,是我公司推出的一款增强型2D光学影像测量仪,采用高解析度日本索尼彩色CCD摄像机和美国NAVITAR变焦物镜,采用我公司自主研发的MCINS手动版测量软件,具备基本的点、线、圆、距离、角度等基本测量功能及多坐标功能,能满足基本的二次元测量需求;此外测量数据可输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计。
性能特点:1. 花岗石底座,机构永不变形。
2. X、Y、Z轴装有光栅尺,定位精确。
3. 双焦物镜倍率(美国NAVITAR):0.7~4.5X
4. LED冷光源(表面光和轮廓光)避免工件受热变形。
5. MCINS手动版软件。

MODEL
JTVMS-1510F
JTVMS-2010F
JTVMS-2515F
JTVMS-3020F
JTVMS-4030F
JTVMS-5030F
(X/Y/Z轴)量测行程(mm)
150*100*175
200*100*175
250*150*175
300*200*175
400*300*175
500*300*175
外形尺寸
540x560x850
540x560x850
760x600x900
760x600x900
970x670x940
970x770x940

机台底座材料
高精度花岗石
照明系统
表面光源与透射光源均用LED,亮度可调
CCD
高解析度日本索尼彩色CCD
X,Y轴量测精度
(3+L/200)um
放大倍率
Step Zoom光学放大率:0.7--4.5X,影像放大率:28--180X
光学尺解析度
1 um
重复性 2 um
操作方式 手动
电源供给 110V/220V
合适温度,湿度 温度:19°--24°,湿度:45%--75%
保修期 一年
